復式三層帶涼亭別墅施工圖紙及效果圖_新農村歐式自建房設計,鼎川建筑
- 商品編號： DC0843
- 規 格： 11.8米×12.7米
- 支付方式： 貨到付款 | 在線支付 | 匯款轉賬
- 郵 費： 全國范圍內包郵
- 服務保障：
- 商品套餐： 原版圖紙 原版圖紙+材料預算 鏡像版圖紙 鏡像版圖紙+材料預算
- 一 口 價： ￥1980.00
請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！
購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看 別墅設計業務流程，并聯系設計客服咨詢設計收費標準。
詳細介紹
注：圖紙為湖南鼎川建筑設計有限公司設計作品，已通過國家版權局進行版權登記，受法律保護。圖紙?jiān)O(shè)計都是依照國家建筑行業標準設計的，對其結構受力安全執行建筑設計行業的強制性法律責任，即施工方在施工過程中圖紙有看不明白或需要技術上支持的，撥打我們公司客服電話400-8080-889，我們將會熱情為其解答。
| 圖紙屬性 | |||
| 編號： DC0843 | 層數： 三層 | 結構形式： 磚混結構 | 主體造價： 38-45萬 |
| 開間： 11.8米 | 進深： 12.7米 | 占地面積： 146.34平方米 | 建筑面積： 378.45平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 包含建筑總說明、平面圖、立面圖、剖面圖、樓梯大樣圖、門窗尺寸、節點大樣等 | |||
| 結 構 圖： | 包含基礎平面施工圖、各層梁、柱、樓板配筋及大樣圖等 | |||
| 給排水圖： | 包含各層給排水平面圖、給排水系統圖及大樣圖等 | |||
| 電 氣 圖： | 包含配電系統圖、各層照明平面圖、插座平面圖、弱電平面圖、防雷以及接地平面圖等 | |||
| 設計功能 | ||||

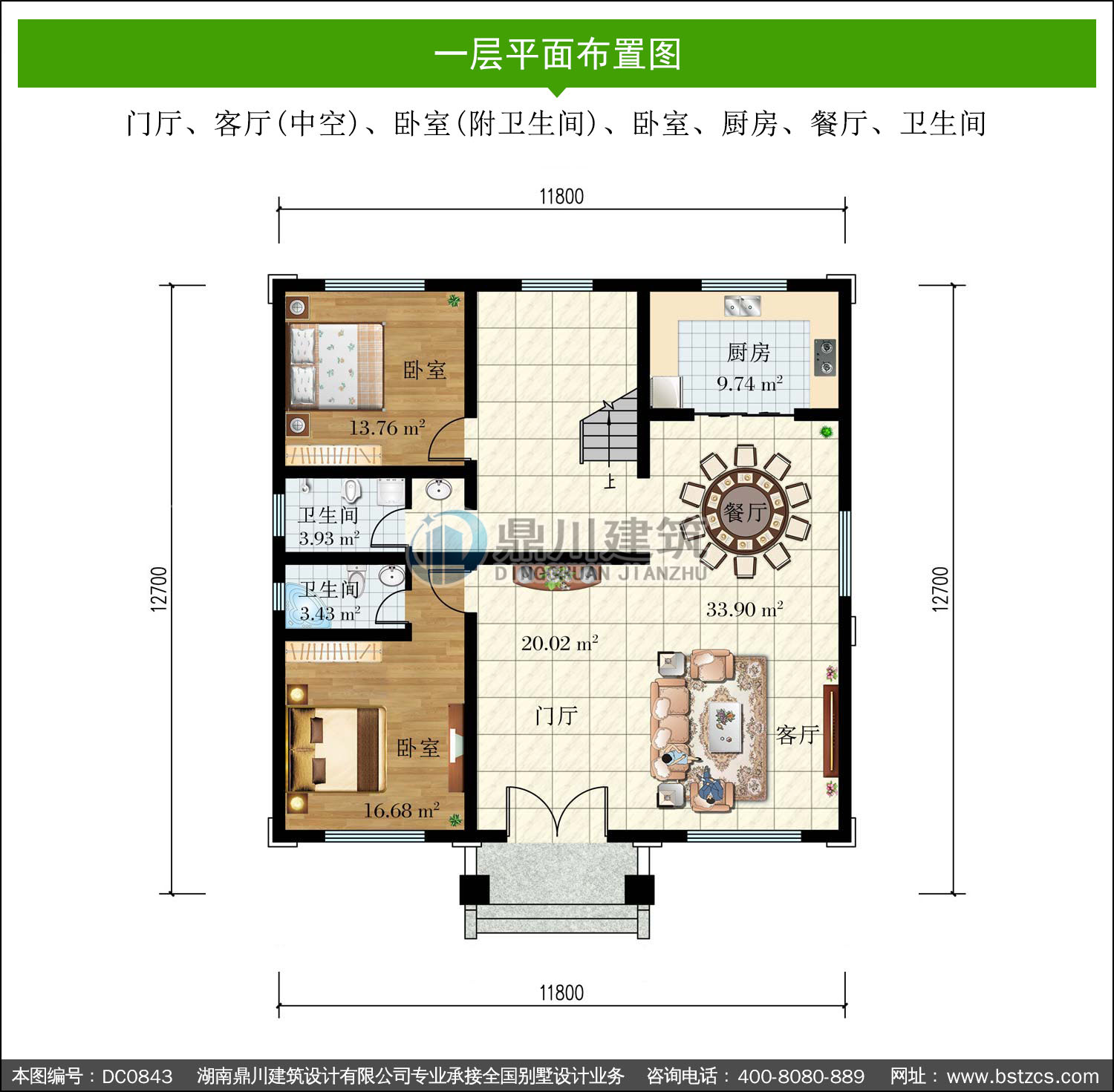

| 一 層： | 門廳、客廳(中空)、臥室(附衛生間)、臥室、廚房、餐廳、衛生間 | |||

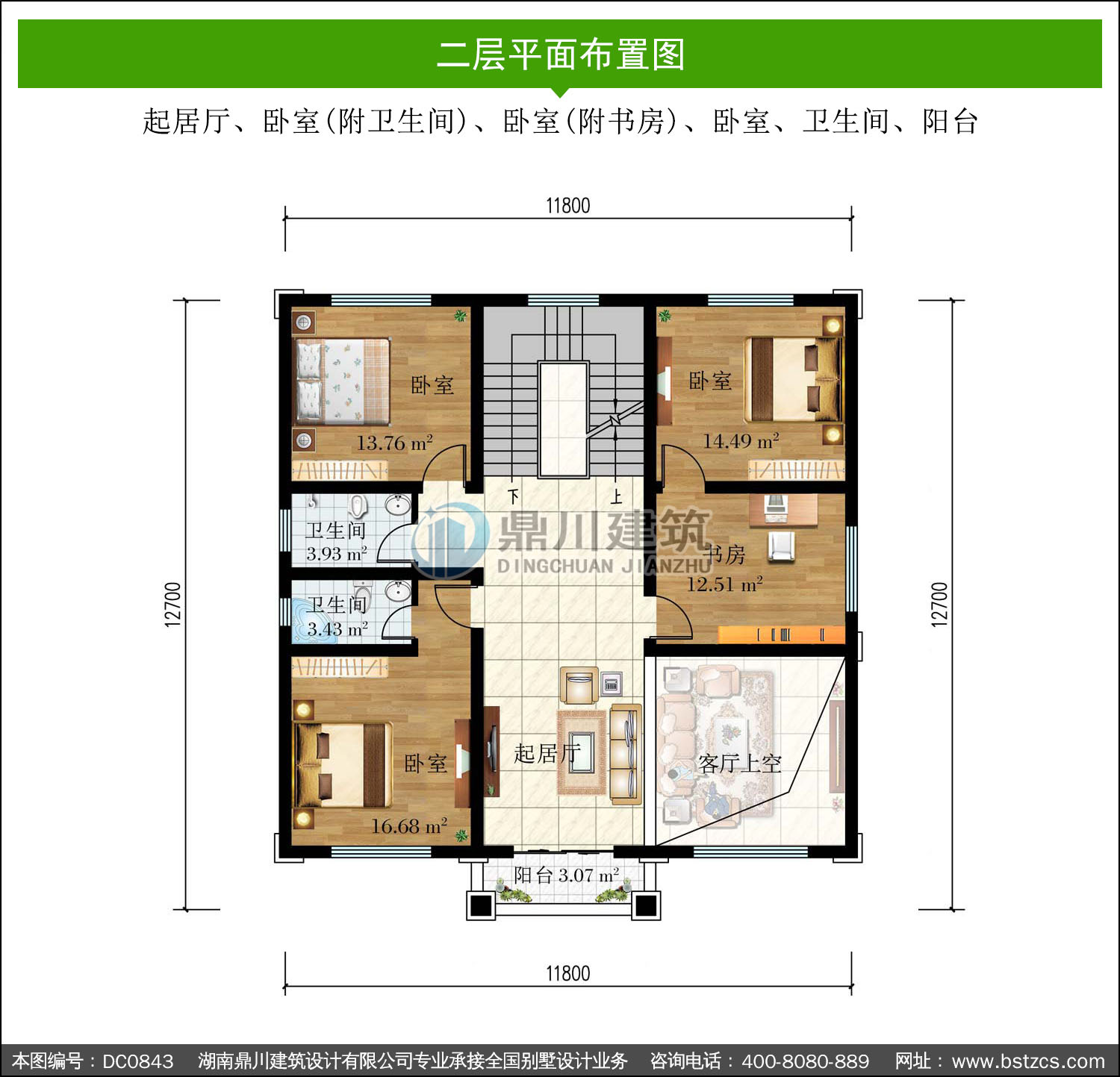

| 二 層： | 起居廳、臥室(附衛生間)、臥室(附書房)、臥室、衛生間、陽臺 | |||

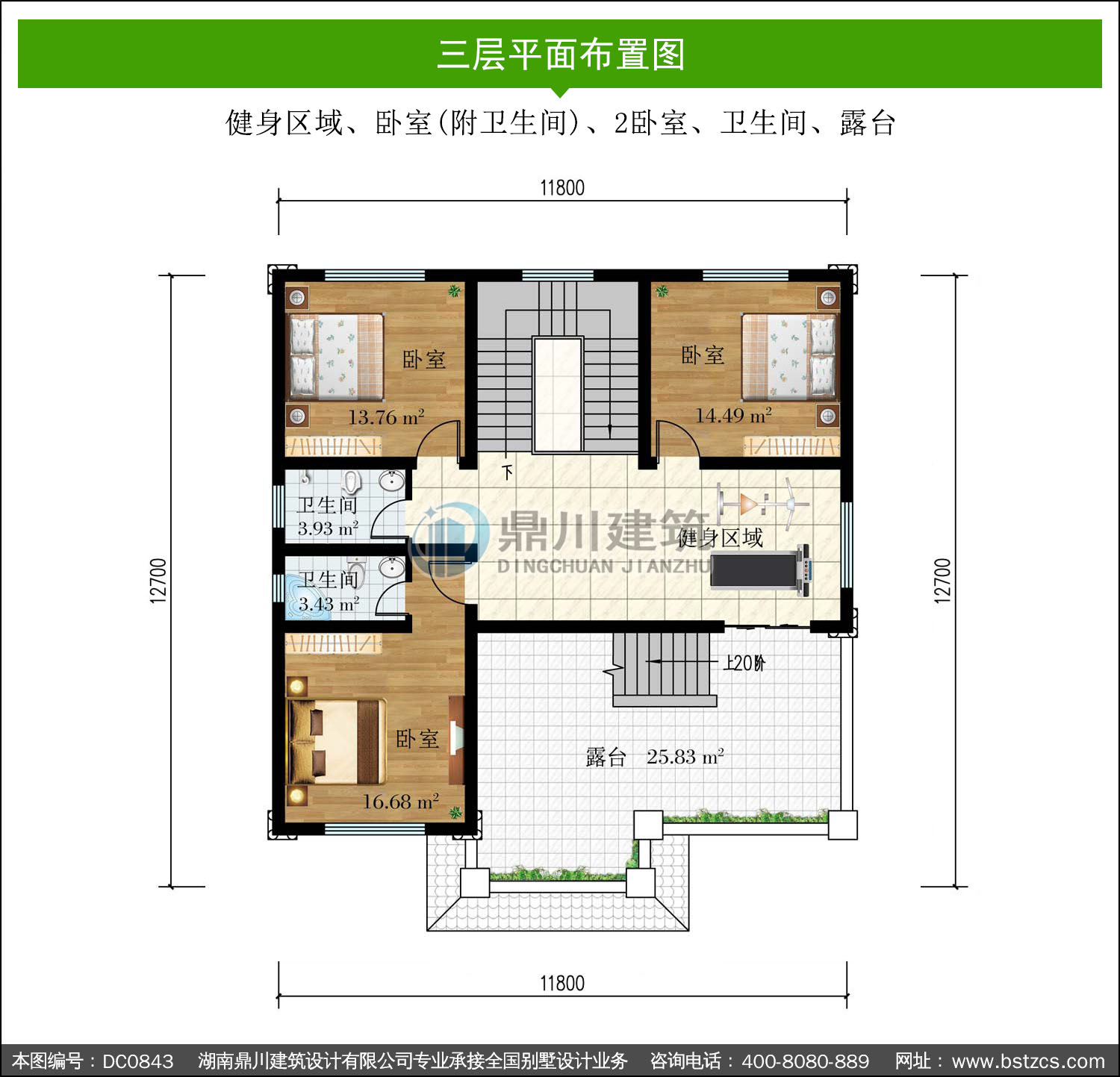

| 三 層： | 健身區域、臥室(附衛生間)、2臥室、衛生間、露臺 | |||
本套圖紙包含全套A3施工圖65張+彩色效果圖2張，包打印（默認發一份，如需多份則另加100元/份），快遞包郵，無電子版
